PROGETTO DOOR 4.0

Il progetto di ricerca Door 4.0 si inserisce nel filone del Progetto Europeo Clean Sky, il principale programma di ricerca europeo nel settore dell’aeronautica, il cui scopo è ridurre l’impatto del trasporto aereo sull’ambiente sviluppando tecnologie che possano permettere il raggiungimento dei seguenti obiettivi:

  • Riduzione del consumo di carburante con conseguente riduzione delle emissioni inquinanti di CO2 e NOx nell’ atmosfera
  • Riduzione delle emissioni acustiche
  • Un ciclo di vita verde del prodotto
    (progettazione - produzione - manutenzione e smaltimento / riciclaggio
TESI Door4.0

MEA

More Electric Aircraft
In tutti gli aeromobili, civili e militari, l’energia dal motore viene trasformata in parte in energia propulsiva e in parte in energia meccanica, idraulica, pneumatica ed elettrica. Fra queste quattro forme, l’energia elettrica risulta la più flessibile poiché non richiede pesanti infrastrutture e garantisce elevata potenza, divenendo grande potenziale di sviluppo per la tecnologia aeronautica. Aeromobili che utilizzino maggiormente l’energia elettrica: questo l’obiettivo di More Electric Aircraft che si propone come progetto di evoluzione della tipologia di impianti e la conseguente dipendenza dell'operatività del velivolo.

AEA

All Electric Aircraft
Gli All Electric Aircraft rappresentano la nuova frontiera dell’innovazione tecnologica in campo aerospaziale a emissioni zero. L'elettrificazione del volo mira a ridurre l'impatto ambientale del trasporto aereo attraverso lo sviluppo di sistemi propulsivi ibrido-elettrici e di configurazioni innovative che consentono:
• la riduzione dei consumi mediante l’orientamento della progettazione verso le prestazioni di riduzione del peso e la riduzione dei costi operativi
• la riduzione di emissioni acustiche attraverso lo sviluppo di nuove tecnologie per la riduzione dei livelli di rumore.

OGGETTO DI ANALISI:

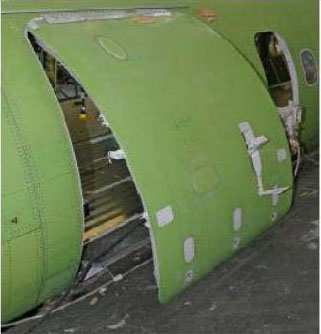

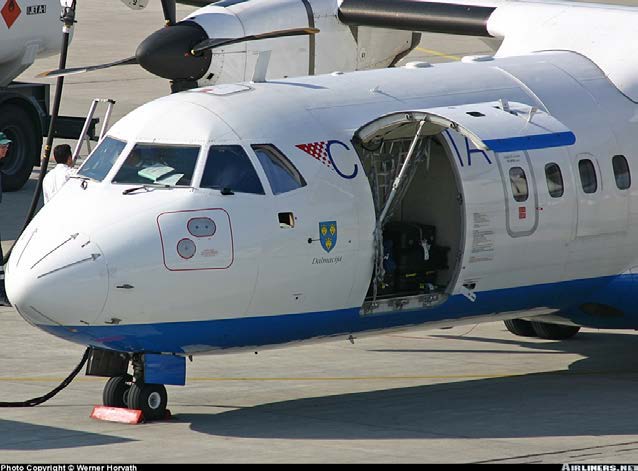

PORTA CARGO ATR 42/72

La famiglia di velivoli Aerospaziali Leonardo ATR 42/72 rappresenta indubbiamente un successo industriale notevole.
L'ATR 42 - anno di nascita 1981 - è stato il primo aeromobile costruito dal consorzio ATR (Aeromobili Trasporto Regionale); il suo primo volo è avvenuto il 16 agosto del 1984 e un anno dopo, il 9 dicembre del 1985, fece il suo primo volo di linea con la compagnia francese Air Littoral.
Nel 1989 ha fatto seguito la versione “stretched” ATR 72-200 mentre il modello ATR 42-300, con maggiore capacità di trasporto e peso maggiore al decollo, è stato il primo modello standard della famiglia fino al 1996.
L'ATR 42-500 è la versione attualmente in produzione che si caratterizza per il restyling di interni, la dotazione di motori più potenti (PW 127Es) che consentono una maggiore velocità di crociera (565 km/h o 305 nodi), un'autonomia massima di volo di 1850 km, il cockpit, un nuovo sistema di frenatura e carrelli di atterraggio, il rafforzamento della struttura delle ali e della fusoliera.
Il 2 ottobre 2007, l'ATR ha annunciato la versione ATR -600 dei suoi turboelica: nuova avionica (cockpit migliorato, equipaggiato con strumentazione aggiornata), nuovi motori (PW127M), ulteriore aumento di peso e nuova cabina.
Nel 2018 Leonardo ha registrato il 1500° esemplare consegnato. Le previsioni di vendita parlano di ulteriori 2500 macchine previste fino al 2035.

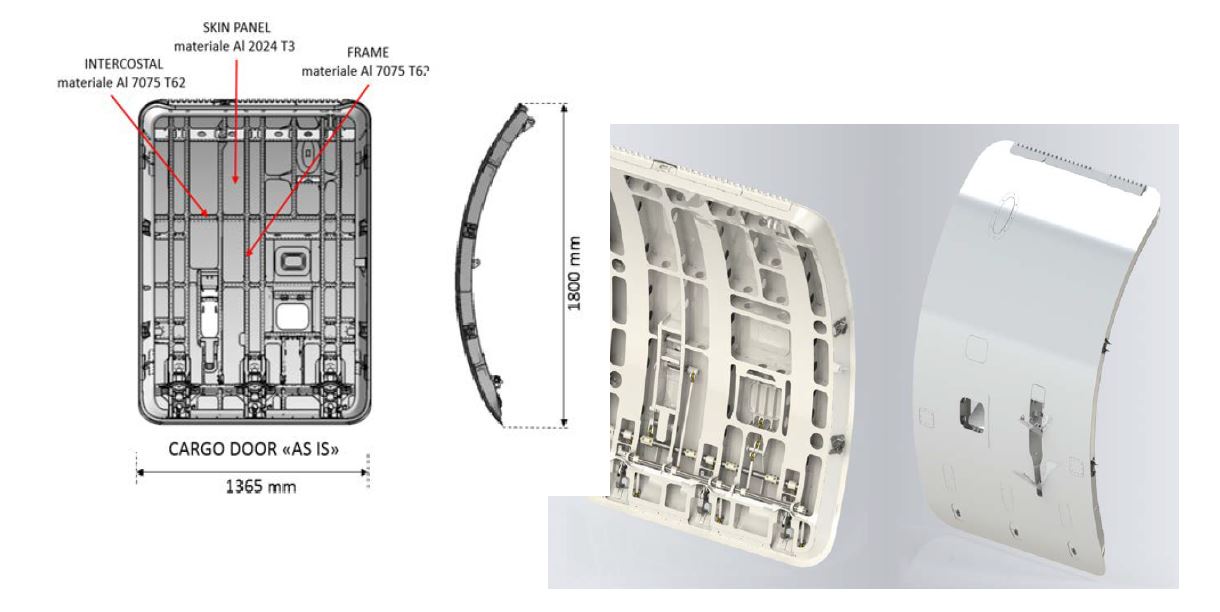

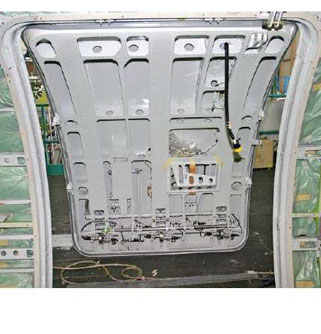

PORTA CARGO ATR 42/72 «AS IS»

Assy p/n 13S52376001-180

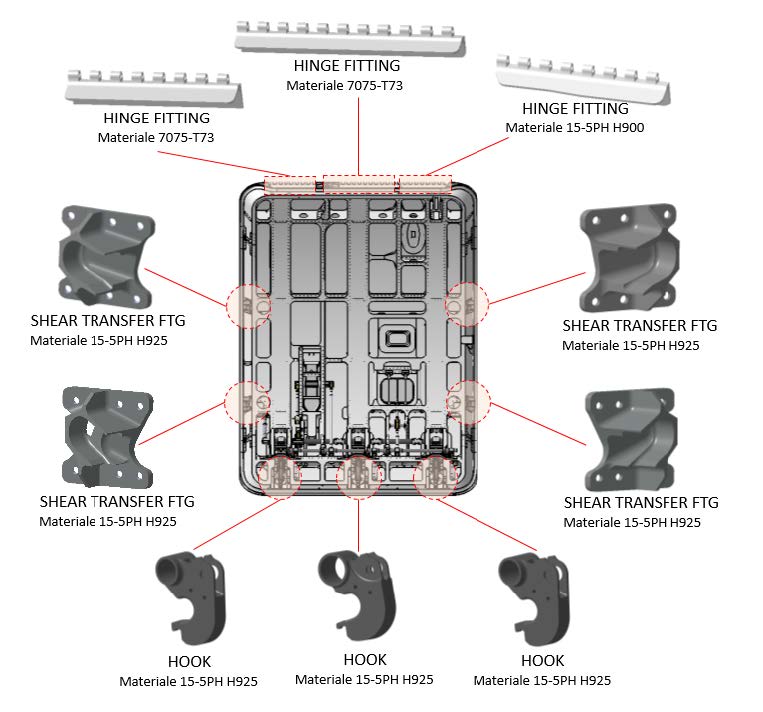

Nella figura sono evidenziati gli elementi di interfaccia con la fusoliera: cerniere, ganci e stop laterali oltre al sistema di guarnizione di tenuta perimetrale della pressurizzazione.

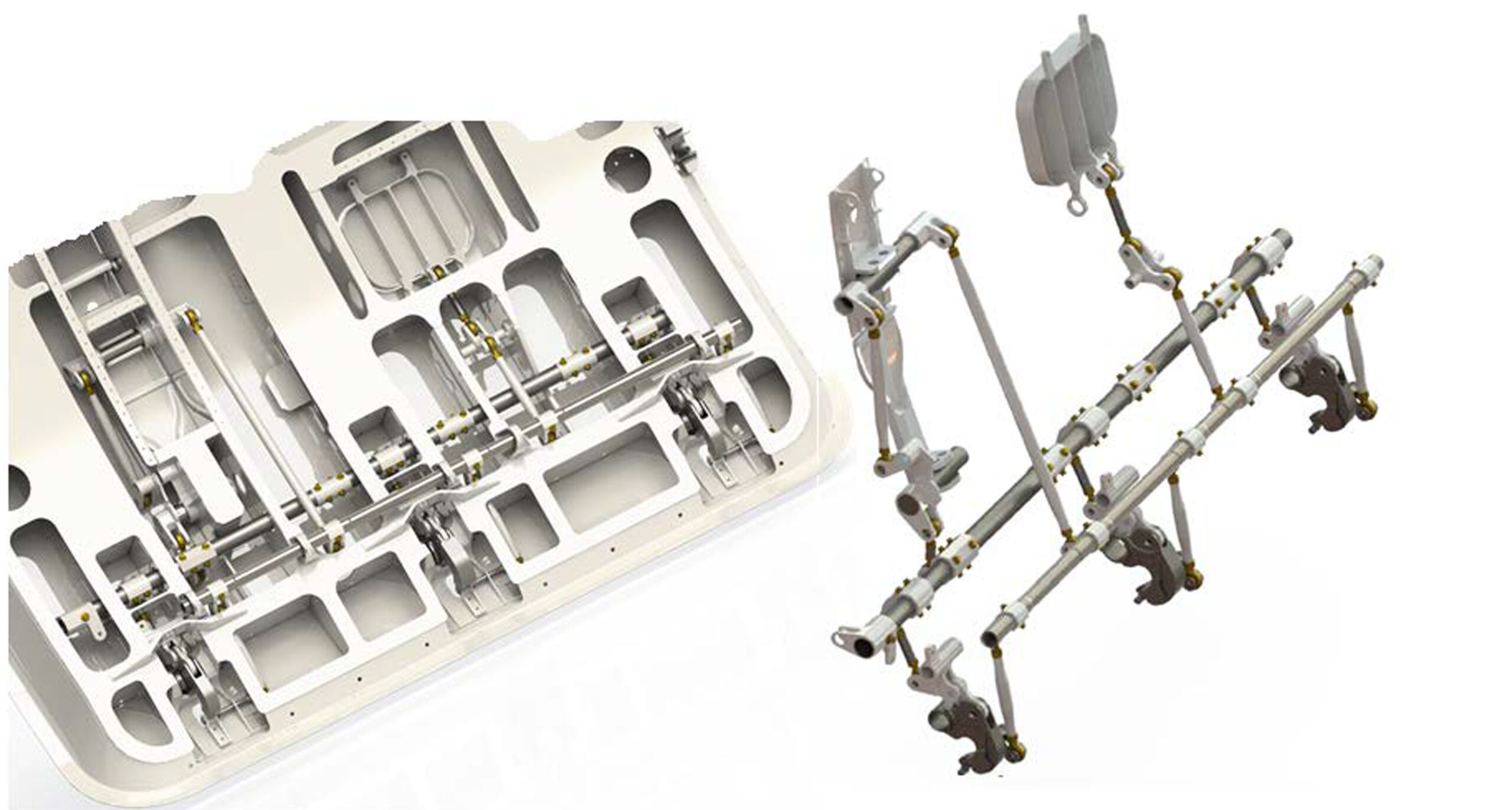

Meccanismi di latchinge locking:

  • MANUAL DRIVEN
  • Push-Pull Rod : Aluminium AlloyTubes–End Fitting : Steel Alloy
  • Torque TubesSteel Alloy

SINTESI

L’obiettivo del progetto DOOR 4.0 è lo sviluppo di un prototipo di nuova porta CARGO per il velivolo aerospaziale Leonardo ATR42/72, che possa integrarsi con la fusoliera esistente, conservandone tutte le interfacce. Il progetto prevede (partendo da un manufatto precedente) la ri-progettazione e lo sviluppo di un «nuovo» sistema porta, attraverso l’integrazione dei componenti e delle tecnologie attualmente disponibili sul mercato e l’utilizzo di tecnologie innovative che innalzino il contenuto tecnologico del "prodotto finale", perseguendo le seguenti 4 direttrici di studio.

 OBIETTIVOAZIONI
STRUTTURARidurre il peso dell’assiemeSostituire gli elementi strutturali in acciaio/alluminio, in materiale composito, ridurre il numero di componenti e di organi di collegamento ed utilizzare, per alcuni elementi, materiali di stampa 3D
MATERIALI AVANZATIInvestigare nuove tipologie di concept designAnalizzare, ri-progettare, produrre e testare vari prototipi di una parte che si differenziano per concept design e confrontare i loro parametri caratteristici
CINEMATICARiprogettare i meccanismi di Latching/Locking nell’ottica dell’attuazione elettromeccanicaRiconfigurare ‘a cinematica di apertura e chiusura di Latch e Lock da manuale ad elettromeccanica
ELETTROAVIONICARidurre il numero di Sensori esistenti ed implementare il Controllo Elettronico di Latching/Locking della porta Progettare e programmare un sistema embedded per il controllo dei sensori e l’attuazione dei motori

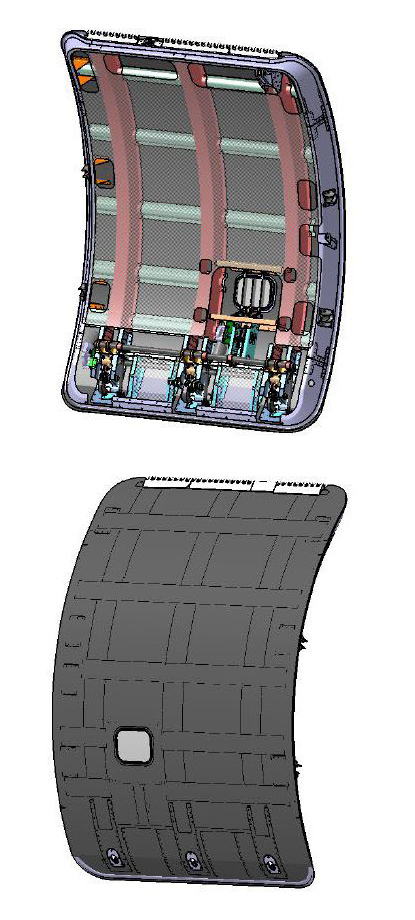

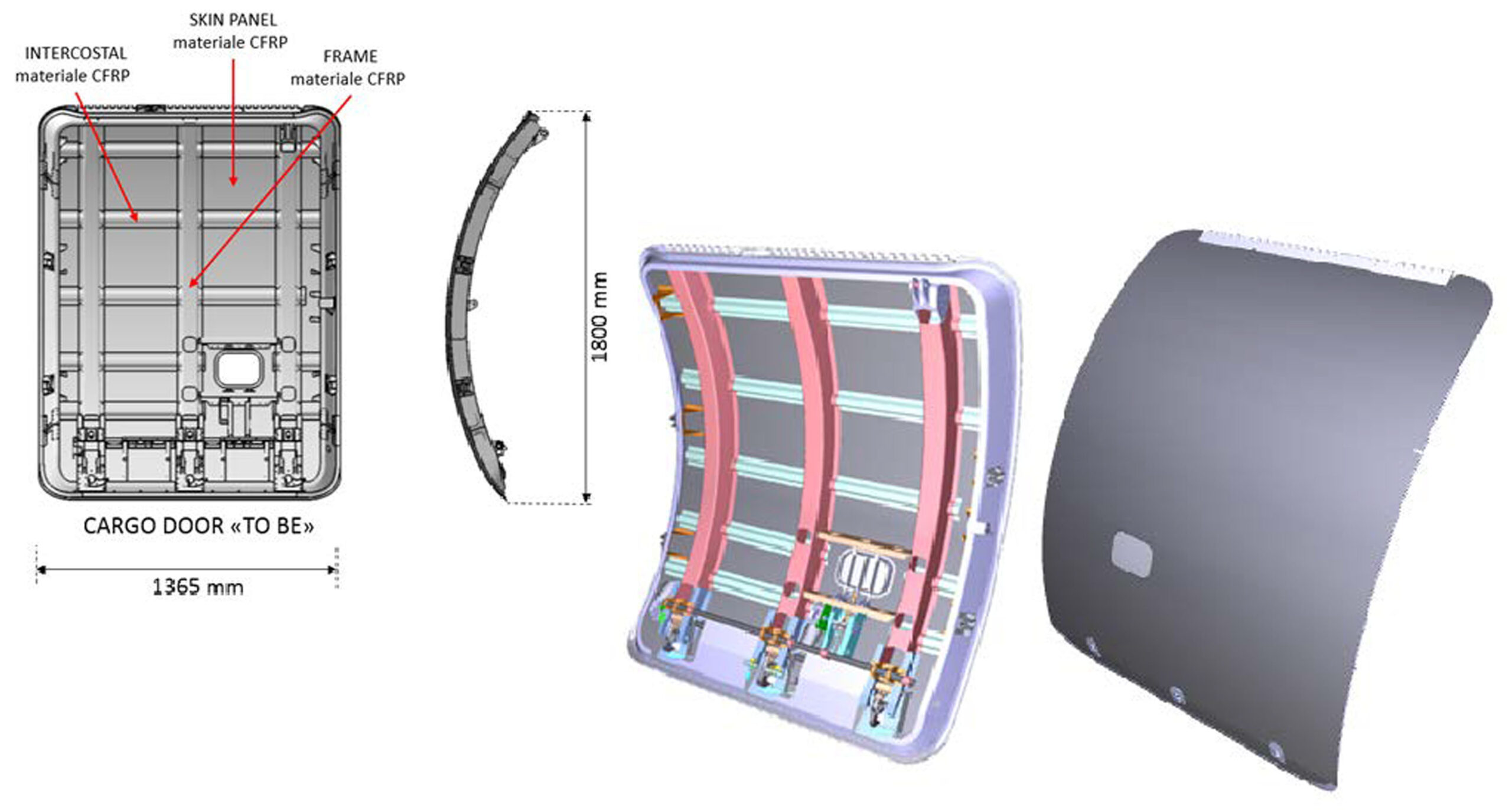

PORTA CARGO ATR 42/72 «TO BE»

Assy p/n DOOR-00-100

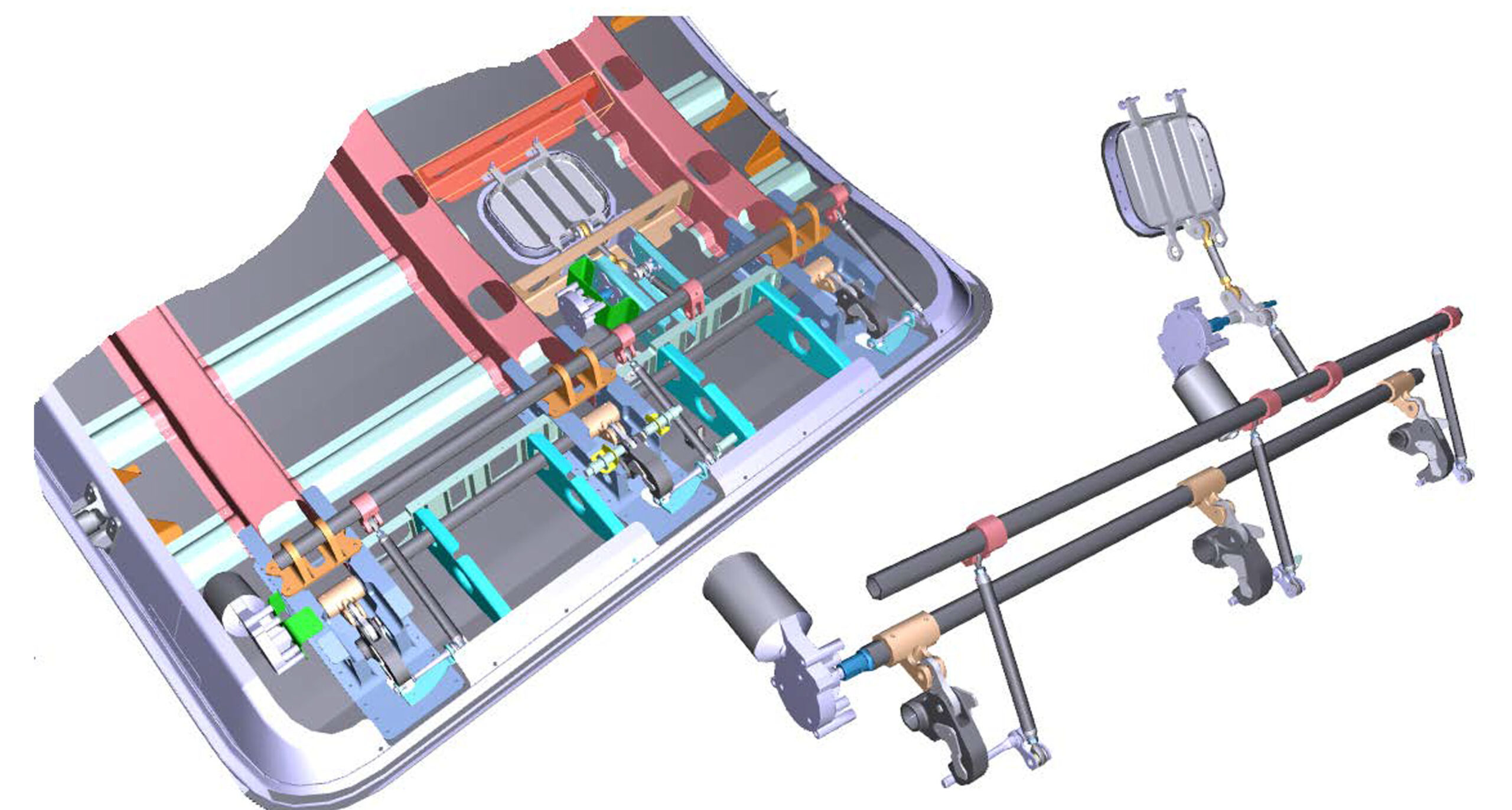

Nuovi Meccanismi di latchinge locking:

  • ELECTRICAL DRIVEN
  • Push-PulRod CFRP Tubes–End Fitting
  • Torque Tubes: CFRP Tubes–Technical Polymer

COMPARAZIONE FINALE DEI RISULTATI DEL PROGETTO

  PORTA CARGO ATR 42_72
«AS IS» Assy
p/n 13S52376001-180
PORTA CARGO ATR 42_72
«TO BE» Assy
p/n DOOR-00-100
Structural
Weight :
41,35 kg 26,80 kg Δ% = -35,2 %
Latch/Lock Mechanism
Weight:
12,65 kg 8,80 kg Δ% = -30,4 %
Total Equipped
Weight:
54,00 kg 35,60 kg Δ% = -34,1 %
